一、JB-QBL-TX3002型火災報警控制器(聯動型)產品概述

　　JB-QBL-TX3002火災報警控制器(聯動型)采用兩總線控制方式，2回路標準設計，每回路-大242個總線部件位點。其掛接我公司電子編碼的T3系列智能型探測器、手動報警按鈕、輸入模塊、輸入/輸出模塊、火災顯示盤等現場外部器件。

　　JB-QBL-TX3002控制器自帶有一個64點“總線聯動操作鍵”，-多可配14點“直接啟動操作鍵”，接線少、可靠性高；窗口化、漢字菜單式操作界面；靈活的模塊化結構和多種功能配置選擇；配有智能化聯動操作盤；具備對控制模塊全面的自檢功能；采用二次碼編程方式，編程簡單、快捷。控制器具有聯網功能，可與泰和安多回路列控制器進行聯網，可設置為區域機或者集中機。

二、JB-QBL-TX3002火災報警控制器面板

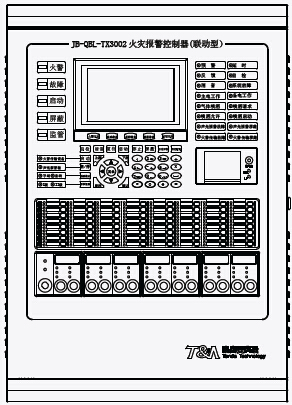

JB-QBL-TX3002 火災報警控制器面板示意圖

三、JB-QBL-TX3002火災報警控制器技術參數

　　注：不可將485、CAN通訊線和電話線與報警總線布在同一根多芯電纜中。

四、JB-QBL-TX3002火災報警控制器外部接線端子

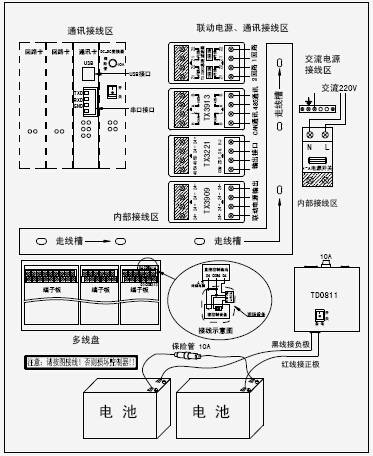

JB-QBL-TX3002火災報警控制器外部接線端

　　1、多線盤01～06：直接啟動操作盤為有源常開輸出端子，啟動時閉合接+24V(每個點-大輸出電流200mA)；

　　2、多線盤I1～I(xiàn)6：直接啟動操作盤反饋端子，無源輸入，不用時接接入4.7K電阻；

　　3、多線盤COM1～COM6：直控點輸入輸出公共端；

　　4、（監控點啟動輸出）HJ：火警傳輸設備為有源常開輸出端子，啟動時閉合接+24V(-大輸出電流100mA)；不用時接接入10K電阻；

　　5、（監控點啟動輸出）SG：聲光警報器為有源常開輸出端子，啟動時閉合接+24V(-大輸出電流100mA)；不用時接接入10K電阻；

　　6、（監控點啟動輸出）COM：火警傳輸設備和聲光警報器的公共接線端子；

　　7、Z1、Z2：無極性二總線端子。

　　8、24V+、24V-：24V聯動電源輸出；

　　9、USB接口：系統或調試人員傳輸設備安裝位置、聯動邏輯等配置信息；

　　10、串口接口：用于連接CRT；

　　11、485通訊：預留（程序增加此功能，此端子才能用）；

　　注意：連線時，任何設備的通信線A口接A口，B口接B口，請勿接反，否則系統將無法通訊。

　　CAN通訊：主、分機通訊接口端子（只有擴展CAN通訊板后，此端子才能用）。

　　注意：連線時，任何設備的通信線L口接L口，H口接H口，請勿接反，否則系統將無法通訊。
