一、GST-JA2200家用火災報警控制器安裝

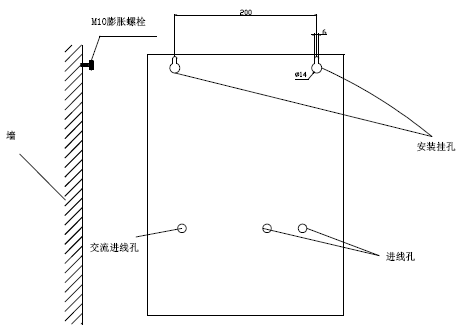

1、GST-DY-JA2200家用火災報警控制器專用電源箱采用壁掛式安裝如下圖所示

（1）需安裝電源箱的墻壁相應位置處打兩個φ14的孔，要求兩孔中心距離為200mm。

（2）將M10的膨脹螺栓從電源箱的安裝掛孔穿出，將電源箱固定在墻上的孔內。

（3）連線：將由墻內接線盒里引出的導線分別按照家用電源箱端子說明連接。

2、GST-JA2200家用火災報警控制器采用壁掛式安裝

（1）安裝前準備：斷電情況下打開后殼，將手機卡（移動或聯通）正確安裝至家用主機主板卡槽后將后殼安裝好。

（2）檢查外殼各部分應完好無損，標識齊全。

（3）用兩個螺釘將家用主機安裝板固定在墻上的預埋盒上（注意家用主機安裝板方向如下圖所示）。

（4）從安裝板的進線孔中穿入電纜接在相應端子上，然后將家用主機與安裝板向下卡接。

（5）拆卸時，向上托動家用主機，即可將其從安裝板上卸下。

注意：安裝應滿足相應安裝規范的要求，并保證家用主機及電源箱外殼完好無損，遇到異常現象請及時通知安裝方進行處理。嚴禁帶電開蓋進行現場維修。

二、GST-JA2200家用火災報警控制器外接端子說明

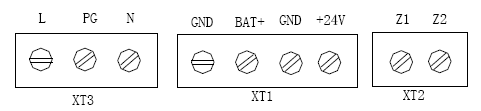

1、GST-DY-JA2200家用電源箱接線端子示意圖下所示：

接線端子說明：

L、PG、N：AC220V電源端子。

GND、BAT+：備電輸入端子。

GND、+24V：DC24V輸出端子。

Z1、Z2：無極性總線輸出端子。

布線要求：

GND、+24V：采用阻燃BV線，截面積≥4.0mm2（豎井內干線）或截面積≥1.5mm2（平面支線）。

Z1、Z2：采用阻燃RVS雙絞線，截面積≥1.0mm2。

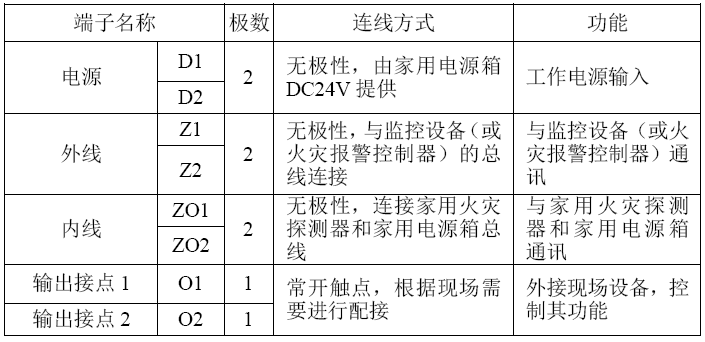

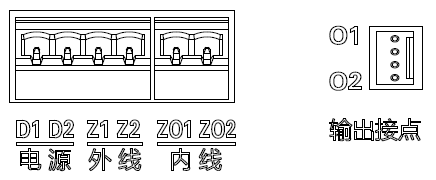

2、GST-JA2200家用主機接線端子示意圖下所示，具體接線說明如下表：

DC24V電源：采用阻燃BV線，截面積不小于1.5mm2；

監控設備總線：采用阻燃RVS雙絞線，截面積不小于1.0mm2；

家用火災探測器總線：采用阻燃RVS雙絞線，截面積不小于1.0mm2；

2個輸出接點：常開，觸點容量為2A/30VDC，據需要進行配接。
