首安JTW-LD-SL-D6000A火災探測器系統接線方式

來源:消防維保  時間:2018-11-15 15:33:17

JTW-LD-SL-D6000A火災探測器系統接線方式

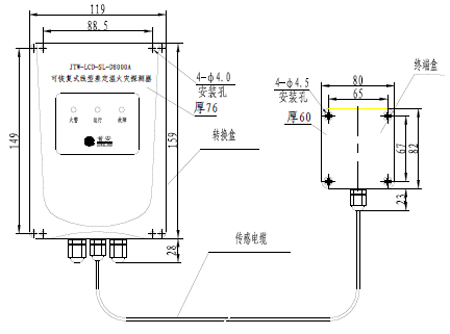

(1)JTW-LD-SL-D6000A火災探測器外形尺寸及安裝示意圖

JTW-LCD-SL-D8000A可恢復式線型差定溫火災探測器外形尺寸及安裝示意圖

JTW-LD-SL-D6000A火災探測器外形尺寸及安裝示意圖

(2)首安JTW-LD-SL-D6000A火災探測器接線端子說明

a.轉換盒接線端子說明

電源 電源 電源 電源 火警輸出 火警輸出 故障輸出 故障輸出 傳感電纜 傳感電纜 傳感電纜 傳感電纜 傳感電纜 傳感電纜 24V 24V GND GND HJ HJ GZ GZ D- D+ B- B+ C- C+ 1 2 3 4 5 6 7 8 9 10 11 12 13 14

?●端子1-4:DC24V電源端子,端子1、2為供電電源DC24V的正極,端子3、4為供電電源DC24V的負極;

?●端子5-6:火災報警繼電器(報警時吸合)輸出;

?●端子7-8:故障報警繼電器(故障時斷開)輸出;

?●端子9-10:傳感電纜接入端子,傳感電纜包有鋁鉑帶的芯線接端子10,另一芯線接端子9;

?●端子10-14:備用。

b.終端盒接線端子說明

 1  2  3  4  5  6  D-  D+  B-  B+  C-  C+

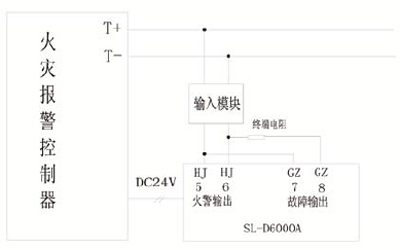

(3)JTW-LD-SL-D6000A火災探測器接線方式

與火災報警控制系統配套使用時,可通過其輸入(監視)模塊,將線型感溫火災探測器的報警信號接入系統,其接線方式見下圖。

JTW-LD-SL-D6000A火災探測器接線方式

JTW-LD-SL-D6000A火災探測器接線方式
